Original-Peddinghaus kombinierte Profilstahlschere mit Lochstanze und Ausklinker
|
|

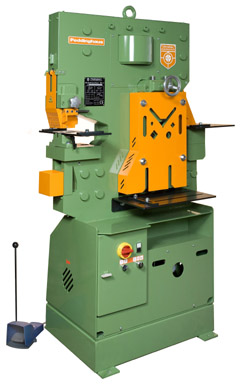

Peddiworker No. 1
|
900 kN |
|

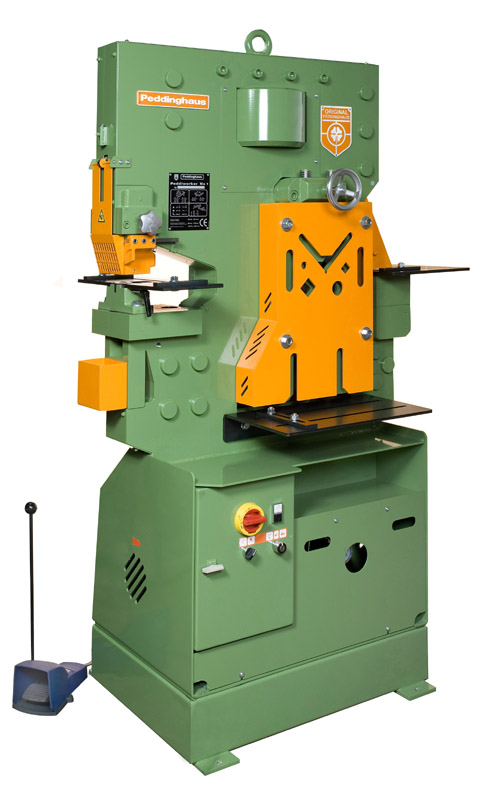

Peddiworker No. 1
|
Technische Daten
Flachstahlschere |
schneidet Flachstahl verformungsarm |
bis mm |
400 × 20 |
L-Stahl, 45°-Schnitt |
bis mm |
120 × 12 |
Messerschnittlänge |
mm |
425 |
Arbeitshöhe |
mm |
800 |
|
Profil- und Stabstahlschere |
Scherquerschnitt |
max. mm2 |
2320 |
Hub, stufenlos einstellbar |
mm |
10 - 42 |
schert mit Standardmessern 90°: |
|
|
L-Stahl, 90°-Schnitt |
bis mm |
120 × 10 |
Rundstahl |
mm |
40 |
Vierkantstahl |
mm |
40 |
schert mit Sondermessern: |
|
|
U-Stahl, 90°-Schnitt |
bis mm |
160 |
Doppel-T-Stahl, 90°-Schnitt |
bis mm |
160 |
Arbeitshöhe (Mitte Messerkreuz) |
mm |
1200 |
|
Ausklinker |
mit Vierkant-Ausklinker: |
|
|
Bleche |
bis mm |
13 |
L-Stahl |
bis mm |
80 × 10 |
U-Stahl, im Flansch |
mm |
80 - 140 |
Doppel-T-Stahl, im Flansch |
mm |
80 - 160 |
Klinkbreite |
mm |
52 |
Klinktiefe |
mm |
70 |
mit Dreikant-Ausklinker 90°: |
|
|
Bleche |
bis mm |
13 |
L-Stahl |
bis mm |
65 × 10 |
U-Stahl, im Flansch |
mm |
80 - 140 |
Doppel-T-Stahl, im Flansch |
mm |
80 - 160 |
Klinktiefe |
mm |
55 |
Arbeitshöhe |
mm |
1176 |
|
Lochstanze |
Stanzkraft |
kN |
900 |
Hub, stufenlos einstellbar |
mm |
10 - 42 |
Hubzahl der Lochstanze, -20 mm |
min-1 |
26 |
Stanzausladung |
mm |
250 |
Arbeitshöhe |
mm |
1175 |
locht mit Normal-Stanzvorrichtung |
|
|
mit Stanzentisch |
bis mm |
Ø 31 in 22 |
Langloch |
bis mm |
22×31 in 20 |
mit Universal-Stanzsattel |
bis mm |
Ø 31 in 15 |
U-Stahl, im Flansch |
mm |
80 - 300 |
Doppel-T-Stahl, im Flansch |
mm |
80 - 320 |
U-Stahl, im Steg |
mm |
80 - 240 |
Doppel-T-Stahl, im Steg |
mm |
80 - 220 |
locht mit Sonder-Stanzvorrichtung |
|
|
• SV 58 / 65 |
bis mm |
Ø 58 in 11 |
bis mm |
Ø 65 in 10 |
|
Maschinendaten |
|
|
Nennleistung |
kW |
4 |
Ölfüllung |
l |
45 |
Nettogewicht, einschl. Öl |
ca. kg |
1200 |
Maschinenmaße L×B×H |
cm |
121×69×192 |
Artikel-Nr. |
|
40900 |
|
|
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit
von 450 N/mm2. Konstruktionsänderungen bleiben vorbehalten. |
|
Zubehör
548 Materialauflagetisch
|
522 elektrischer Universal-Längenanschlag |
316 Stempel- und Matrizen-Sortiment
|
Start-Paket zum Sonderpreis 522 + 548 + 316
PDF[83 KB] |
|
Lieferumfang - Standard
- Flachstahlmesser, 425 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°
- Materialauflagetisch mit Anschlagleiste an der Flachstahlschere
- Profilstahlmesser zum Schneiden von Winkelstahl 90°
sowie Rundstahl und Vierkantstahl
- Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
- Materialauflagetisch an der Lochstanze
- Abstreifer, höhenverstellbar und abschiebbar, mit Wechselplatte
- Vierkant-Ausklinkvorrichtung
- Materialauflagetisch für die Ausklinkvorrichtung
- 2-Stufen-Fußtaster und elektrische Bedienelemente
- Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
|
|

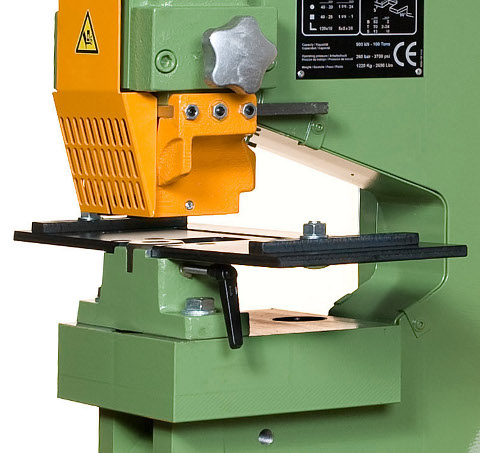

Version 333: Stempel-Schnellwechselvorrichtung bis Ø
31 mm mit Matrizenhalter und Stanzentisch
|
|
alternativ, für Flansch- und Steglochungen in Profilstahl:
|
|

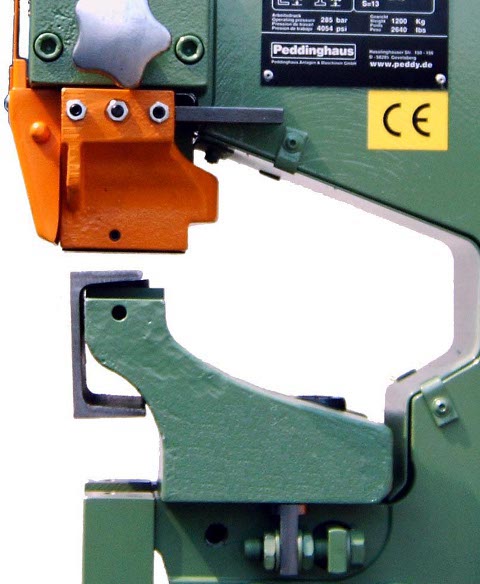

Version 332: Stempel-Schnellwechselvorrichtung mit Universal-Stanzsattel bis Ø 31 mm
für Matrize Nr. 3, Flanschmatrize Nr. 8 und Winkelstahlmatrize Nr. 14
|
|

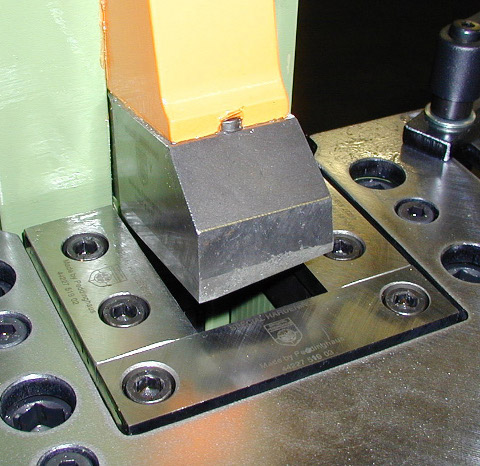

Vierkant-Ausklinkwerkzeug 401
|
alternativ:
|

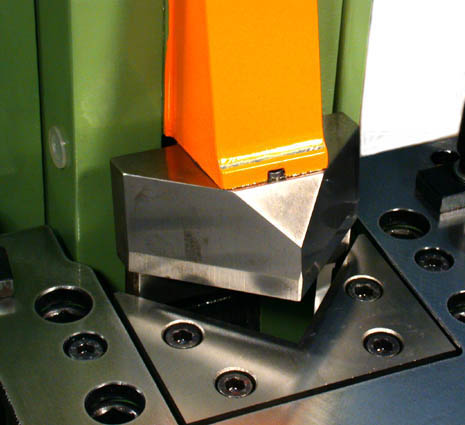

Dreikant-Ausklinkwerkzeug 402
|
|
518 Materialauflagetisch
|
539 Materialauflagetisch
|
557 Materialauflagetisch
|
Drehplattform
Foto: Peddiworker No. 1 mit Drehplattform
|
|
|
