Original-Peddinghaus kombinierte Profilstahlschere mit Lochstanze, Ausklinker
und Biegewerkzeug
|
|
Peddicat No. 1
|
500 kN |
|
40800 |
Technische Daten
Flachstahlschere |
schneidet Flachstahl verformungsarm |
bis mm |
350 × 13 |
L-Stahl, 45°-Schnitt |
bis mm |
100 × 8 |
Messerschnittlänge |
mm |
370 |
Arbeitshöhe |
mm |
770 |
|
Profil- und Stabstahlschere |
Scherquerschnitt |
max. mm2 |
1550 |
Hub, stufenlos einstellbar |
mm |
10-36 |
schert mit Standardmessern 90°: |
|
|
L-Stahl, 90°-Schnitt |
bis mm |
100 × 8 |
Rundstahl |
mm |
32 + 17 |
Vierkantstahl |
mm |
30 + 18 |
schert mit Sondermessern: |
|
|
U-Stahl, 90°-Schnitt |
bis mm |
100 |
Doppel-T-Stahl, 90°-Schnitt |
bis mm |
100 |
Arbeitshöhe (Mitte Messerkreuz) |
mm |
1059 |
|

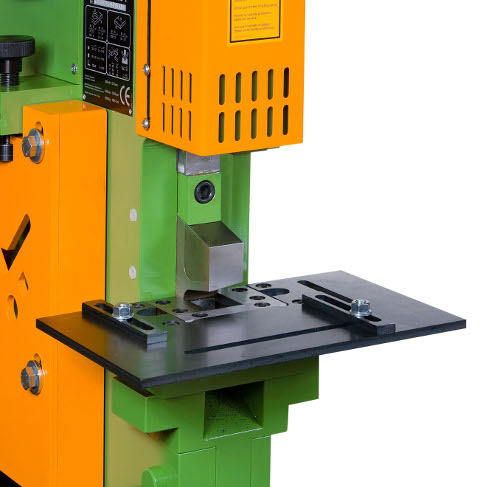

Ausklinker |
mit Vierkant-Ausklinker: |
|
|
Bleche |
bis mm |
10 |
L-Stahl |
bis mm |
55 × 10 |
U-Stahl, im Flansch |
mm |
80-120 |
Doppel-T-Stahl, im Flansch |
mm |
80-120 |
Klinkbreite |
mm |
44,5 |
Klinktiefe |
mm |
50 |
|

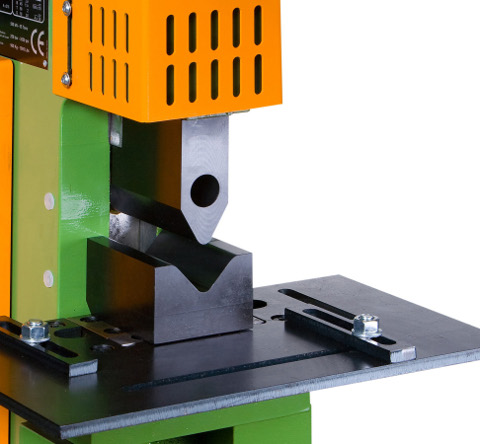

Biegewerkzeug |
Flachstahl |
mm |
100 × 10 |
Biegestempel |
mm |
60° R=8 |
Biegematrize |
mm |
85° R=8 T=115 |
Arbeitshöhe |
mm |
1035 |
|

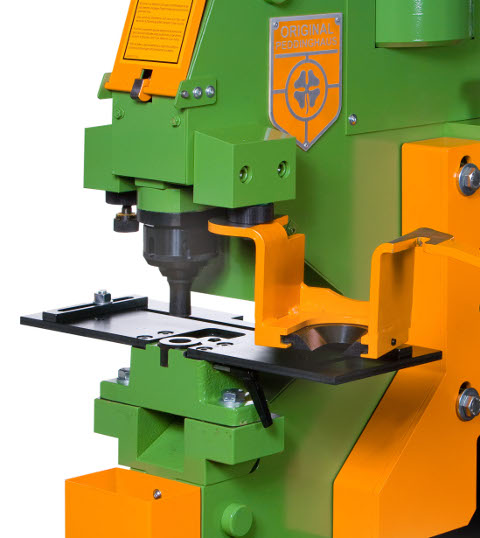

Lochstanze |
Stanzkraft |
kN |
500 |
Hub, stufenlos einstellbar |
mm |
10-36 |
Hubzahl der Lochstanze, -20 mm |
min-1 |
21 |
Stanzausladung |
mm |
203 |
Arbeitshöhe |
mm |
1035 |
locht mit Normal-Stanzvorrichtung |
bis mm |
Ø 31 in 12 |
locht mit Sonder-Stanzvorrichtung |
|
|
• SV 58 / 65 |
bis mm |
Ø 58 in 7 |
bis mm |
Ø 65 in 6 |
|
Maschinendaten |
|
|
Nennleistung |
kW |
4 |
Ölfüllung |
l |
45 |
Nettogewicht, einschl. Öl |
ca. kg |
820 |
Maschinenmaße L × B × H |
cm |
100×68×168 |
Artikel-Nr. |
|
40800 |
|
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit
von 450 N/mm2.
Konstruktionsänderungen bleiben vorbehalten. |
|
|
Standard-Ausrüstung
Stempel-Schnellwechsel- Vorrichtung bis Ø 31 mm
Vierkant-Ausklinkwerkzeug
Biegewerkzeug
|
|
Lieferumfang - Standard
|
Zubehör:
|
- Flachstahlmesser, 375 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°
- Materialauflagetisch mit Anschlagleiste an der Flachstahlschere
- Profilstahlmesser zum Schneiden von Winkelstahl 90°
sowie Rundstahl und Vierkantstahl
- Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
- Materialauflagetisch an der Lochstanze
- Abstreifer, schwenkbar
- Vierkant-Ausklinkvorrichtung einschließlich Biegewerkzeug
- Materialauflagetisch für die Ausklinkvorrichtung
- Fußtaster und elektrische Bedienelemente
- Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
|
518 - Materialauflagetisch |
539 - Materialauflagetisch |
557 - Materialauflagetisch |
548 - Materialauflagetisch |
522 - elektrischer Universal-Längenanschlag |
316 - Stempel- und Matrizen-Sortimente |
|
Zubehör

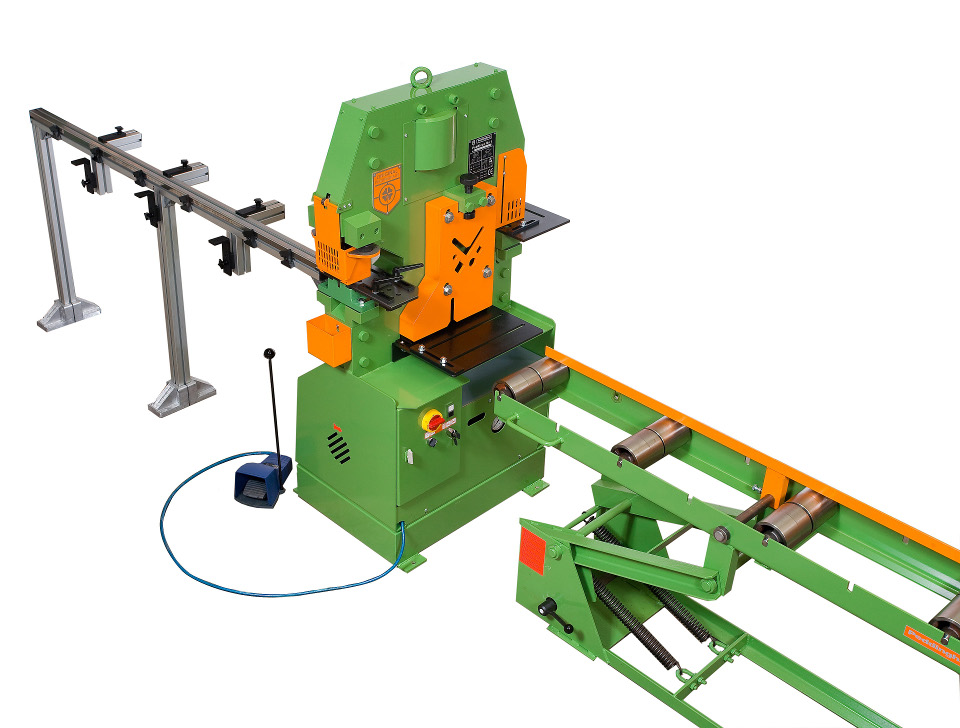

Peddicat No. 1 mit Längenmeßleiste LML 524 und
Rollgang 510
Drehplattform für Peddicat No. 1
Foto: Peddiworker No. 1 mit Drehplattform |
Start-Paket zum Sonderpreis
522 + 548 + 316
