Original-Peddinghaus Lochstanze mit hydraulischem Antrieb
|
Hydraulic 1250
|
|
|
Hydraulic 1250
|
Technische Daten
Lochstanze |
Stanzkraft |
kN |
1250 |
Hub |
mm |
50 |
Hub, stufenlos einstellbar |
mm |
10-50 |
Hubzahl bei 10 mm Hub |
min-1 |
29 |
Ausladungstiefe |
mm |
510 |
Arbeitshöhe bis Matrize |
mm |
1100 |
Einbauhöhe |
mm |
372 |
Werkzeugauflagebreite |
mm |
300 |
|
|
|
locht mit Normal-Stanzvorrichtung |
|
|
mit Stanzentisch |
bis mm |
Ø 39 in 24 |
mit Universal-Stanzsattel |
bis mm |
Ø 32 in 24 |
U-Stahl, im Flansch |
mm |
100 - 380 |
Doppel-T-Stahl, im Flansch |
mm |
100 - 340 |
U-Stahl, im Steg |
mm |
100 - 400 |
Doppel-T-Stahl, im Steg |
mm |
100 - 500 |
|
|
|
locht mit Sonder-Stanzvorrichtung |
|
|
• SV 58 / 65 |
bis mm |
Ø 58 in 15 |
bis mm |
Ø 65 in 14 |
• SV 90 |
bis mm |
Ø 90 in 10 |
• SV 130 |
bis mm |
Ø 130 in 7 |
|
Maschinendaten |
|
|
Nennleistung |
kW |
11 |
Ölfüllung |
l |
103 |
Nettogewicht, einschl. Öl |
ca. kg |
2350 |
Maschinenmaße L × B × H |
cm |
175×102×191 |
Artikel-Nr. |
|
42250 |
|
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit
von 450 N/mm2. Konstruktionsänderungen bleiben vorbehalten. |
|
Zubehör
513 Materialauflagetisch
|
524 Längenmeßleiste LML
|
542 Anschlagtisch |
533 Anschlagsystem WBL
|
556 CNC-Anschlagsystem
|
316 Stempel- und Matrizen-Sortiment
|
|
Lieferumfang - Standard
- Stempel-Schnellwechsel-Vorrichtung bis 39 mm Ø, für blaue Serie
oder
mit Universal-Stanzsattel für Matrize Nr. 3
- Stanzentisch oder Universal-Stanzsattel
- Abstreifer, höhenverstellbar und abschwenkbar, mit Wechselplatte
- hydraulischer Niederdrucksucher für Fußtasterbetätigung
- Zweistufen-Fußtaster und elektrische Bedienelemente
- Fettschmierung
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
|
Stempel-Schnellwechselvorrichtung bis Ø 39 mm
Version 333: mit zwei Matrizenhaltern und Stanzentisch

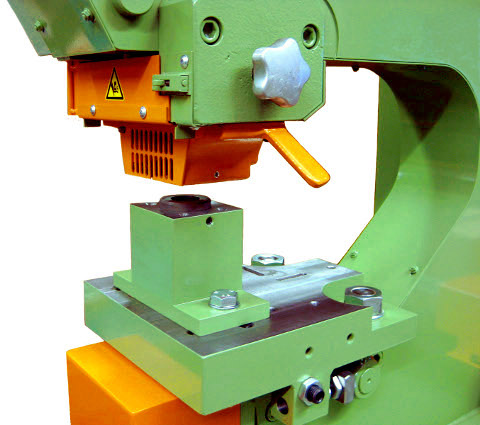

Matrizenhalter Nr. 4 bis 39 mm Ø |

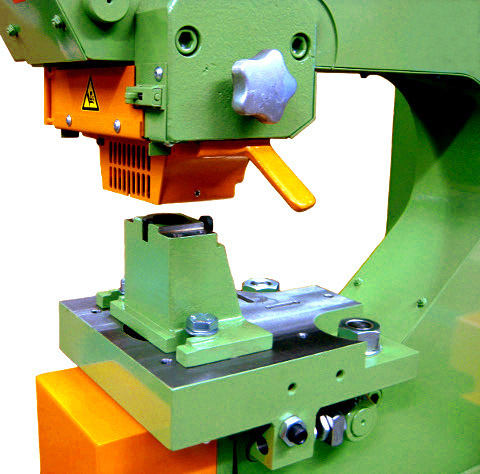

Matrizenhalter Nr. 3, auch für Winkelstahlmatrize Nr. 14 |
|
|

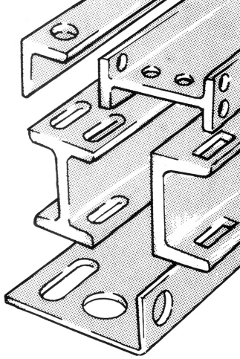

alternativ, für Flansch- und Steglochungen in Profilstahl:
|
|

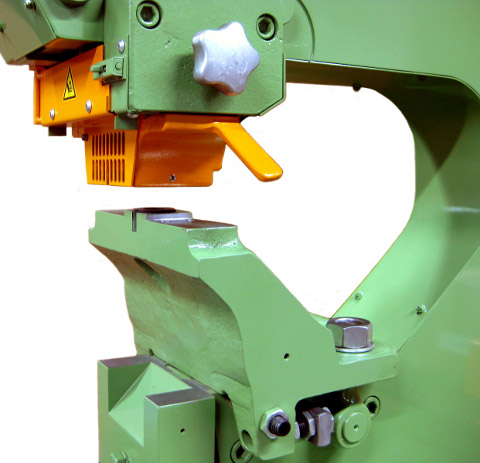

Stempel-Schnellwechselvorrichtung Version 332: mit Universal-Stanzsattel
bis Ø 32 mm
|
|
|
für Matrize Nr. 3, Flanschmatrize Nr. 8 und
Winkelstahlmatrize Nr. 14 |
|
|
