Original-Peddinghaus
hydraulische ponsmachine

42270

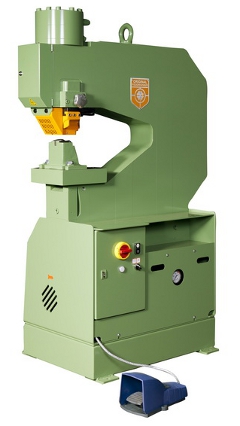

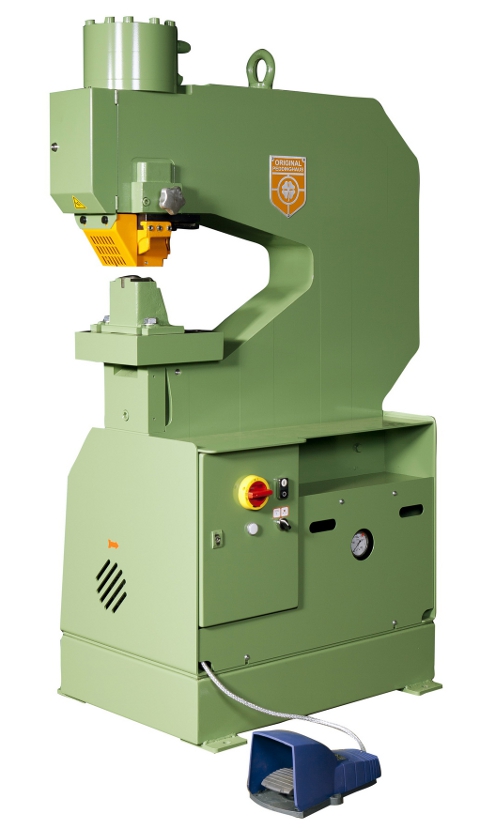

Hydraulic 502

Technische gegevens

Ponsmachine

Ponsdruk

kN

500

Slag

mm

32

Slag, instelbaar

mm

10 - 32

Aantal slagen bij 10 mm slag

mm-1

35

Werkhoogte, tot matrijs

mm

1070

Inbouwhoogte

mm

350

Uitlading

mm

510

Breedte ponstafel

mm

255

Ponst met standaard ponsinrichting





met ponstafel

tot mm

Ø 31 in 12

met universeel ponszadel





U-staal in de flens

mm

100 - 300

I-staal in de flens

mm

80 - 300

U-staal in het lijf

mm

100 - 300

I-staal in het lijf

mm

80 - 300







Ponst met vergrote ponsinrichting:





SV 58

tot mm

Ø 58 in 7

tot mm

Ø 65 in 6

SV 90

tot mm

Ø 90 in 4

SV 130

tot mm

Ø 130 in 3



Maschinegegevens



Vermogen

kW

4

Olievulling

l

45

Netto gewicht incl. olie

ca. kg

1320

Machine-afmetingen L × B × H

cm

108 × 65 × 168

Bestelnummer



42270

Alle kapaciteitsopgaven hebben betrekking op een materiaaltrekvastheid
van 450 N/mm2. Konstruktiewijzigingen voorbehouden.



Uitvoering

  • Stempel-snelwissel-inrichting tot 31 mm Ø, groene serie
  • Ponstafel of universeel ponszadel
  • Afstroper, schuifbaar en in hoogte verstelbaar, met verwisselbare platen
  • Hydraulische onderdrukzoeker in voetpedaal
  • 2-Fasen voetpedaal en elektrische bediening
  • Hydraulische aggregaat, geïntegreerd
  • Draaistroommotor, 400 Volt, 50 Hz

Toebehoren

513
Materiaaloplegtafel

524
Lengte-meetlijst LML

542
Aanslagtafel, gr. 2

533
Aanslagsysteem
WBL 4/10, 4/10 Plus

556
CNC Aanslagsysteem

316
Assortiment stempels en matrijzen
