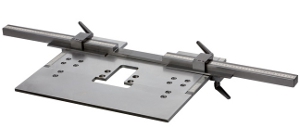

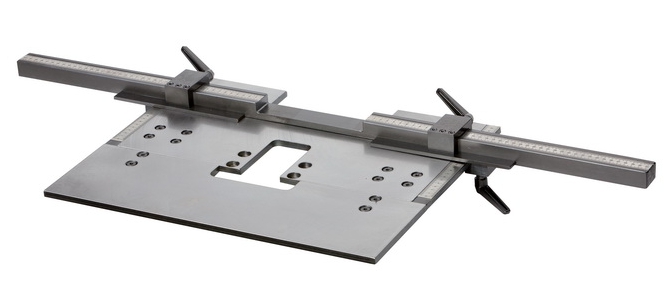

Table de support du matériau



conçue pour poinçonneuses à profondeur du col de cygne de 200 mm min.,
p. ex. les modèles:

Peddicat No. 1
Peddiworker No. 1
Hydraulic 280



no. de réf. 557

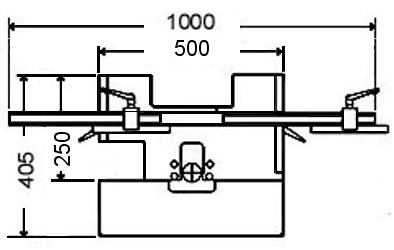

Données techniques

enfichable

réglette de butée 1.000 mm

avec graduation en mm

2 doigts de butée

pour dispositif de poinçonnage standard jusqu'à 31 mm Ø
no. de réf. P-40800 6 6004 00

pour dispositif de poinçonnage spécial jusqu'à 58 / 65 mm Ø
no. de réf. P-40800 6 6007 00

557 - PDF [137 Ko]







Table de support du matériau

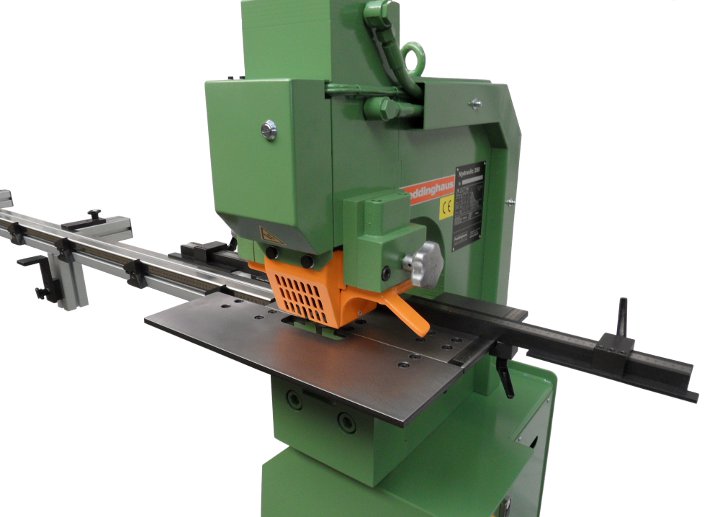

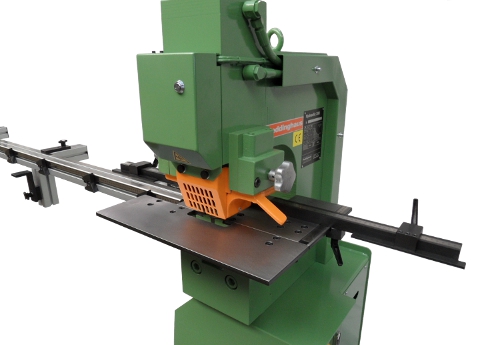

Poinçonneuse Hydraulic 280 équipée de la table de support 557 LML et de la
barre de mesurage LML (no. de réf. 524), 3 mètres,
montée côté gauche,
pour poinçonner des séries de trous dans du fer plat et des cornières

no. de réf. 557 LML

Données techiques

enfichable

avec graduation en mm

réglette de butée 1.000 mm

deux doigts de butée



pour utilisation avec la barre de mesurage LML
(no. de réf. 524)



pour dispositif de poinçonnage standard jusqu'à 31 mm
no. de réf. P-40800 6 6008 00

pour dispositif de poinçonnage spécial jusqu'à 58 / 65 mm
no. de réf. P-40800 6 6009 00

557 LML - PDF [603 Ko]
