Table de support du matériau

conçue pour poinçonneuses à profondeur du col de cygne de
200 mm min.,
p. ex. les modèles:

Peddicat No. 1
Peddiworker No. 1
Hydraulic 280







no. de réf. 548

Données techniques

largeur de table: 500 mm

support frontal enfichable

avec graduation en mm

complète

pour dispositif de poinçonnage standard jusqu'à Ø 31 mm

no. de réf. 42224 660 02 50

pour dispositif de poinçonnage spécial jusqu'à Ø 58 / 65 mm

no. de réf. 42224 660 06 50

548 - PDF [251 Ko]



Table de support du matériau

conçue pour poinçonneuses à profondeur du col de cygne de
200 mm min.,
p. ex. les modèles:

Peddicat No. 1
Peddiworker No. 1
Hydraulic 280







no. de réf. 548 Plus

Données techniques

largeur de table: 800 mm

support frontal enfichable

avec graduation en mm

deux réglettes de butée de profondeur, individuellement réglables

complète

no. de réf. P-42224 660 04 00

548 Plus - PDF [150 Ko]



Table de support du matériau

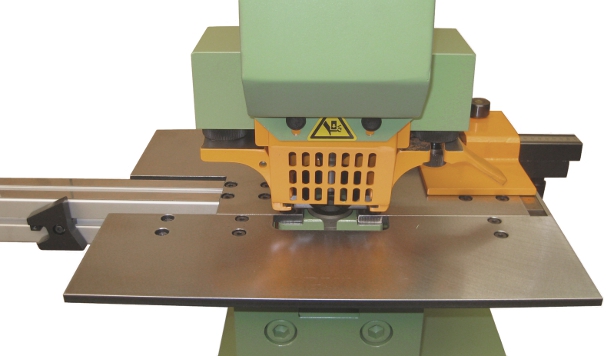

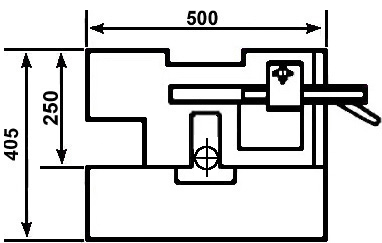

Table de support du matériau 548 LML
pour utilisation avec la
barre de mesurage LML, no. de réf. 524

no. de réf. 548 LML

Données techniques

largeur de table: 500 mm

support frontal enfichable

avec graduation en mm

complète

pour dispositif de poinçonnage standard jusqu'à Ø 31 mm

no. de réf. P-42224 660 09 10

pour dispositif de poinçonnage spécial jusqu'à Ø 58 / 65 mm

no. de réf. P-42224 660 10 00

548 LML - PDF [141 Ko]
