Original-Peddinghaus

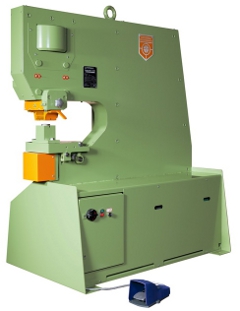

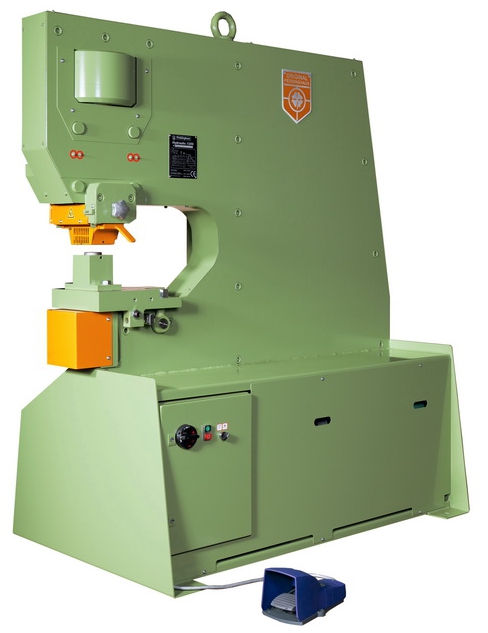

Máquina punzonadora con accionamiento
hidráulico

42250

Hydraulic 1250

Datos técnicos

  Punzonadora

capacidad

kN

1250

carrera de punzonado

mm

50

carrera de punzonado regulable

mm

10-50

N° carreras de punzonado en 10 mm

mm-1

29

altura de trabajo hasta la matriz

mm

1100

abertura de trabajo útil

mm

372

escote de punzonado

mm

510

anchura de la mesa de punzonado

mm

300

punzonado con dispositivo estándar





con mesa de punzonado

hasta mm

Ø 39 en 24

con portamatriz universal:





perfiles en U (punzonado en el ala)

mm

100-380

perfiles en doble T (punzonado en ala)

mm

100-340

perfiles en U (punzonado en el alma)

mm

100-400

perfiles en doble T (punzonado en el alma)

mm

100-500

punzonado con dispositivos especiales:





hasta diam. 58 mm

hasta mm

Ø 58 en 15

hasta diam. 65 mm

hasta mm

Ø 65 en 14

hasta diam. 90 mm

hasta mm

Ø 90 en 10

hasta diam. 130 mm

hasta mm

Ø 130 en 7

Datos de la máquina



potencia

kW

11

depósito de aceite

l

103

peso neto (con aceite)

appr. kg

2350

dimensiones de la máquina L × B × H

cm

175 × 102 × 191

Nº referencia



42250

Todas las medidas se refieren a materiales con resistencia de 450 N/mm2. Reservado el derecho a realizar modificaciones sin previo aviso.

Equipamiento de serie

  • sistema de cambio rápido del dispositivo de punzonado hasta 39 mm Ø,
    para punzones y matrices de la serie azul o
    con portamatriz universal para matriz no. 3
  • apoyo de la mesa del punzonado desmontable
  • pisador del punzonado regulable en altura, apertura lateral y con placa intercambiable
  • posicionador a velocidad lenta y baja presión por medio del pedal
  • elementos de control eléctricos y pedales de dos posiciones
  • lubricación por grasa
  • grupo hidráulico integrado en máquina
  • motor trifásico 7,5 Kw, 400 Vac y 50 Hz



Accesorios

513
mesa de apoyo de material

542
mesa de tope de longitud,
tamaño 2

524
rail de medición LML

533
sistemas de tope WBL 4/10, 4/10 Plus

556
mesa de topes CNC



316
juegos de punzones y matrices
