Rohrausklinkwerkzeug



Die Aufgabe

Rohre, die anschließend zu 90º-Verbindungen verschweißt werden, sollen ausgeklinkt werden und eine Zinkauslauföffnung erhalten.

Zur Verfügung steht die Lochstanze Hydraulic 280 aus dem Peddinghaus-Standardprogramm.

Die Lösung

zum Einsatz auf der Lochstanze:

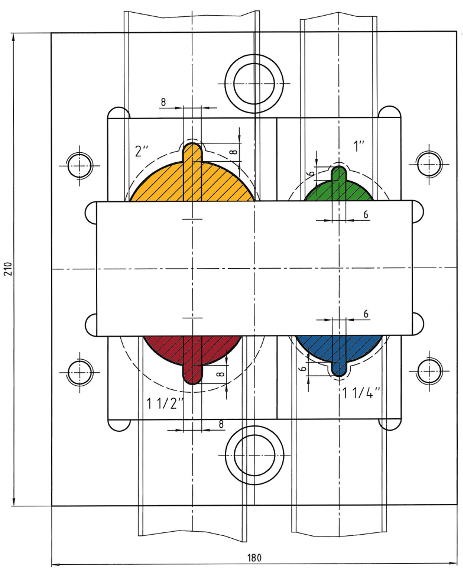

Rohrausklinkvorrichtung, vierfach

mit Nase für Zinkauslauföffnung

für 90º-Rohrverbindungen

mit Rohrausklinkstempeln und -matrizen

komplett

Artikel-Nr. P-42224 6 2039 00



Das Werkzeug ist ebenfalls lieferbar
als Ausführung "ohne Nase".

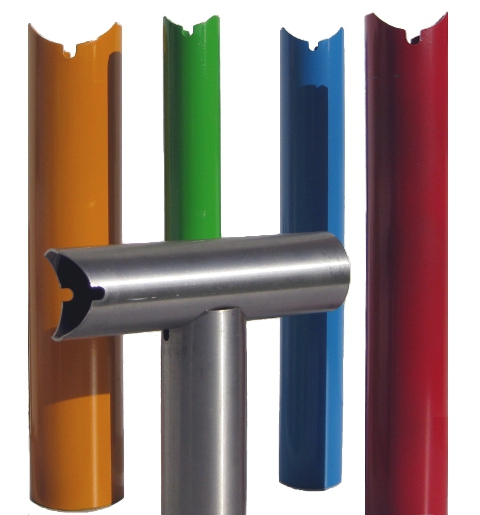

ausgeklinkte Rohre mit Zinkauslauföffnung



2"

1"

1 ¼"

1 ½"



60,3 mm

33,7 mm

42,4 mm

48,3 mm

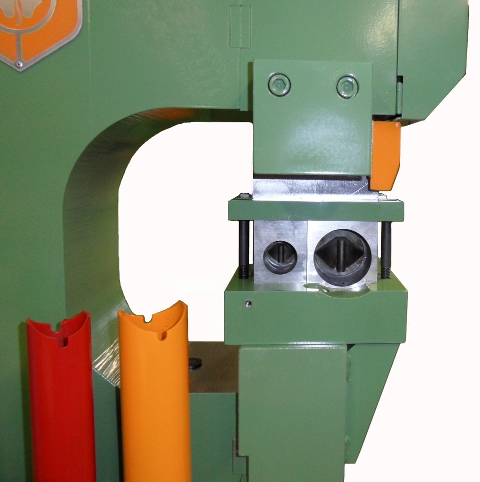

Die Vierfach-Rohrausklinkvorrichtung.
Der Fingerschutz wurde für das Foto entfernt.
